Hur man väljer rätt specifikationer för U-bultar

U-bultar är bland de mest använda fästelementen i rörfästning, utrustningsstagning och installationsprojekt av stålkonstruktioner. Med sin enkla design och höga anpassningsförmåga används de ofta inom VVS, brandskyddsrör, gasledningar och montering av elektromekanisk utrustning. Under själva konstruktionen och upphandlingen stöter många ofta på problem som bristande installation, otillräcklig spännkraft, rost, otillräcklig bärförmåga och lossning eller lossning över tid på grund av felaktigt val av specifikation. Så exakt hur ska du välja specifikationerna för U-bultar?

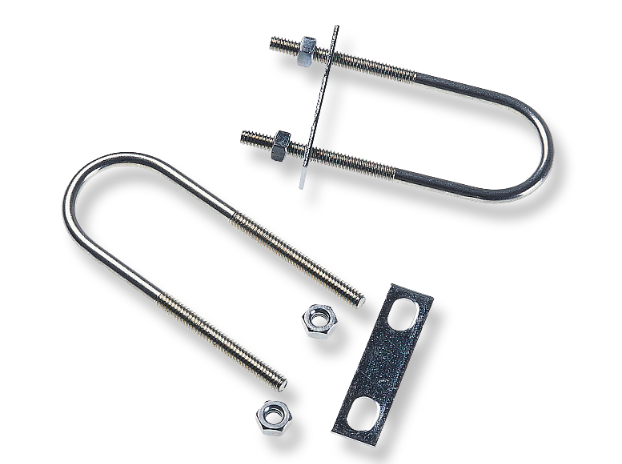

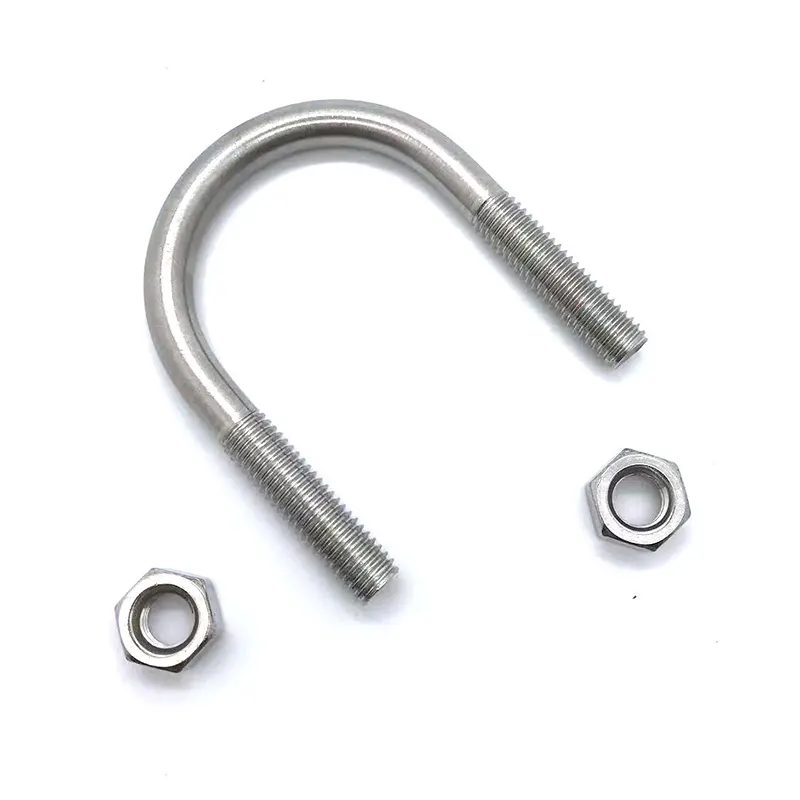

Standardnotationsformat för U-bultar

Allmän beteckning:U-bult  Rördiameter × skaftdiameter × total längd

Till exempel: U27 M8×100

27: Kompatibel med stålrörs ytterdiameter på 27 mm

M8: Gängad skaftdiameter på 8 mm

100: Total inre längd på den U-formade basen (exklusive muttern)

Alla valparametrar baseras i första hand på rörets ytterdiameter, skaftets styrka och det tillgängliga installationsutrymmet – inte rörets innerdiameter. Detta är den mest grundläggande principen för urval.

(I) Kompatibel rörets yttre diameter

U-bultens inre bredd måste matcha rörets ytterdiameter. Detta är avgörande för framgångsrikt urval och den vanligaste felkällan; under inga omständigheter får valet baseras på rörets innerdiameter. För att tillgodose standardtekniska rörstorlekar har industrin etablerat ett standardiserat system med U-bultsspecifikationer som är kompatibla med de allra flesta galvaniserade, svetsade och sömlösa stålrör. De specifika korrespondenserna visas i tabellen nedan:

För icke-standardiserade rör såsom PVC-, PE-plaströr och runda rör av rostfritt stål, finns det inget behov av att hänvisa till modeller med rördiameter; Mät helt enkelt rörets faktiska ytterdiameter för att välja motsvarande U-formade skruv. Samtidigt måste särskild uppmärksamhet ägnas åt valmarginalen för isolerade rör: om röret är insvept i ett isoleringsskikt och ett skyddsskikt, måste den kombinerade tjockleken av isoleringsskiktet på båda sidor läggas till rörets ytterdiameter innan specifikationen väljs; annars kan klämmorna vara för små för att säkert fästa röret.

(II) Skruvgängstorlekar

Vanliga gängstorlekar för U-bultar är M6, M8, M10, M12 och M16. Olika storlekar motsvarar olika maximala lastkapaciteter och tillämpningar. Lämplig storlek måste väljas baserat på vikten på föremålet som ska säkras och lastförhållandena för att undvika säkerhetsrisker orsakade av otillräcklig bärförmåga.

(III) Skruvens totala längd

Den totala längden på en U-bult bestämmer direkt tjockleken på stödplattan den kan ta emot och det nödvändiga installationsavståndet. Felaktigt val av längd kan resultera i problem som otillräckliga gängor för att muttern ska gå i ingrepp, misslyckande med att fästa fästelementet eller överdrivet utskjutande av skruven. Formeln för att beräkna lämplig totallängd är: Total längd = Ytterdiameter av rör + Stödplattans tjocklek + Installationsavstånd på båda sidor. I standardkonstruktionspraxis är 20–30 mm monteringsutrymme reserverat på varje sida för att rymma brickor, fjäderbrickor och muttrar, vilket säkerställer en säker fastsättning.

Specifikationer för val av styrka

U-bultarnas hållfasthetsgrad måste vara lämpligt anpassad till vibrationsintensiteten och belastningskraven för driftsförhållandena. För vanliga VVS- och värmeledningar, såväl som statiska rörfästen utan frekventa vibrationer, räcker konventionella galvaniserade U-bultar av klass 4.8 för att uppfylla driftskraven; I dynamiska belastningsscenarier – som utrustningsstödkonsoler, vibrerande rör och höghöjdsrörfästen – gäller högre krav på bulthållfasthet och utmattningsmotstånd. Grad 8.8 höghållfasta bultar måste användas för att effektivt mildra riskerna för gängavskalning och brott orsakade av långvariga vibrationer; U-bultar i rostfritt stål följer industristandardkvaliteter: 304-kvalitet motsvarar A2-70 och 316-kvalitet motsvarar A4-70, vilket gör dem lämpliga för olika korrosionsbeständiga, höghållfasta applikationer.

Sammanfattning

1. Mät rörets faktiska ytterdiameter; om det finns isolering, lägg till isoleringstjockleken för att välja motsvarande U-bults innerdiameter;

2. Bestäm gängstorleken baserat på rörledningens tillämpning och belastningskapacitet: välj M8 för lätta belastningar, M10 för standardbelastningar och M12 eller större för tunga belastningar;

3. Mät tjockleken på stålplåten för det fasta stödet och, med hänsyn till standardmontagetillägget, beräkna den totala längden på de matchande reglarna;

4. Bestäm materialet och ytbehandlingen baserat på driftsmiljön, särskilj mellan inomhus-, utomhus-, korrosiva och höga temperaturförhållanden;

5. Välj plana brickor, fjäderbrickor och muttrar av samma material för att undvika elektrokemisk korrosion orsakad av kontakt mellan olika material och för att förlänga livslängden.
